Evaluación de la eficacia de la ventilación en baterías de iones de litio

May 06, 2025   Pageview:20

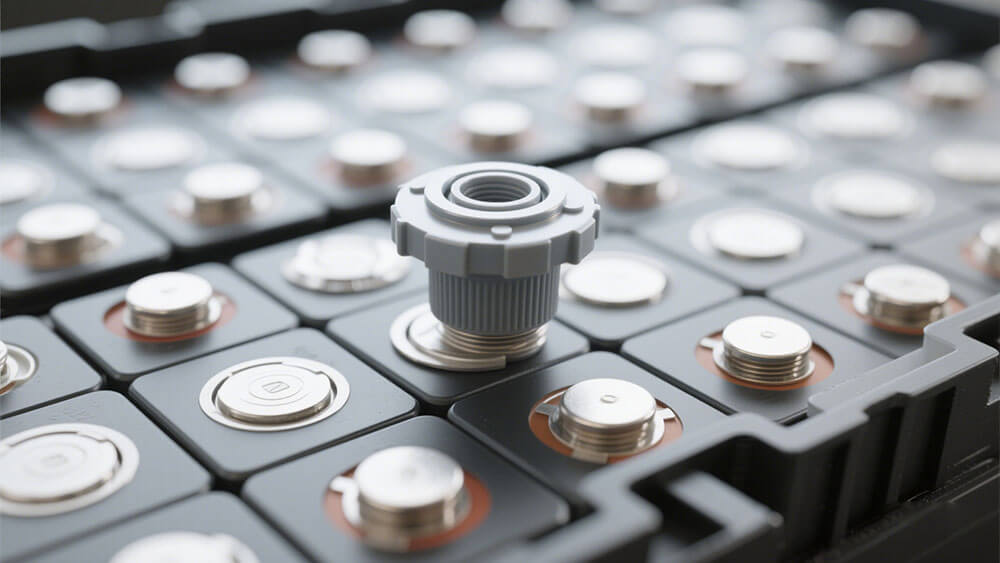

Pressure Relief Vent of Lithium-Ion Battery

Las baterías de iones de litio han revolucionado industrias como la de dispositivos médicos, robótica y transporte. Su dominio se debe a su eficiencia y fiabilidad inigualables, alcanzando más del 67,4 % del mercado de baterías en 2024. Por ejemplo, las baterías de litio utilizadas en dispositivos médicos son un 40 % más ligeras que las de acero, a la vez que ofrecen entre un 10 % y un 15 % más de capacidad. Sin embargo, su funcionamiento eficaz depende de mecanismos de seguridad como el sistema de ventilación de alivio de presión de los sistemas de baterías de iones de litio. Este mecanismo de ventilación desempeña un papel fundamental para mitigar riesgos, garantizar la seguridad y mantener el rendimiento. ¿Cómo influye la ventilación en estos factores? ¿Puede minimizar eficazmente los riesgos en diversas aplicaciones?

Conclusiones clave

  • La ventilación en las baterías de iones de litio es importante para la seguridad. Impide la acumulación de presión y previene explosiones.

  • Un buen diseño de ventilación prolonga la vida útil y el rendimiento de las baterías. Permite la salida de gases, evitando daños y manteniendo la energía estable.

  • Campos como las herramientas médicas y la robótica se benefician enormemente de una buena ventilación, ya que los mantiene seguros y confiables para usos importantes.

Pressure Relief Vent of Lithium-Ion Battery

Parte 1: Comprensión de la ventilación en baterías de iones de litio

1.1 ¿Qué es el respiradero de alivio de presión de la batería de iones de litio?

El respiradero de alivio de presión es una característica de seguridad crucial en las baterías de iones de litio. Actúa como una salida controlada para liberar la presión interna cuando esta supera los límites de seguridad. Este mecanismo previene fallos catastróficos, como explosiones o incendios, al permitir que los gases escapen de forma controlada. En aplicaciones como dispositivos médicos , robótica y sistemas industriales, el respiradero garantiza la seguridad operativa al mitigar los riesgos asociados a la sobrepresión.

El proceso de ventilación se activa mediante una estructura sensible a la presión integrada en el diseño del paquete de baterías. Esta estructura puede incluir materiales con umbrales de resistencia predefinidos o componentes mecánicos como válvulas de resorte. Una vez activado, el respiradero libera gases rápidamente, a menudo en milisegundos, para evitar la fuga térmica. Su diseño unidireccional impide la entrada de contaminantes externos en la batería, manteniendo así su integridad.

1.2 ¿Por qué se produce ventilación en los paquetes de baterías de muchas aplicaciones?

La ventilación se produce cuando la presión interna aumenta debido a reacciones químicas, sobrecarga o daños externos. En las baterías de iones de litio, esta presión suele deberse a la generación de gases durante eventos térmicos o electroquímicos. Por ejemplo, en los paquetes de baterías de vehículos eléctricos, la alta densidad energética y los ciclos de carga rápidos pueden provocar la acumulación de calor, lo que provoca la ventilación.

En aplicaciones industriales y de infraestructura, la ventilación desempeña un papel fundamental para prevenir reacciones en cadena. Un fallo en una sola celda puede derivar en una fuga térmica , poniendo en peligro todo el sistema. Al liberar la presión, la ventilación aísla el problema, dando tiempo al sistema de gestión de baterías (BMS) para responder y contener la falla.

1.3 Principios clave de diseño de mecanismos de ventilación

Los mecanismos de ventilación eficaces se basan en varios principios de diseño clave:

  • Sensibilidad a la presión : el respiradero debe activarse en un umbral de presión preciso para garantizar una respuesta oportuna.

  • Respuesta rápida : el mecanismo debe liberar gases en cuestión de milisegundos para evitar una escalada.

  • Diseño unidireccional : los gases deben salir sin permitir la entrada de contaminantes externos.

  • Protección contra fallas : Dependiendo de la aplicación, los respiraderos pueden ser de un solo uso (basados en ruptura) o reiniciables (basados en válvula de resorte).

En los paquetes de baterías de vehículos eléctricos y los sistemas de almacenamiento de energía, los respiraderos de grado industrial cuentan con áreas de liberación más amplias para gestionar grandes volúmenes de gas. Estos diseños garantizan la estabilidad y seguridad del sistema, incluso en condiciones extremas. Para soluciones de ventilación personalizadas y adaptadas a su sector, consulte los casos prácticos de Large Power .

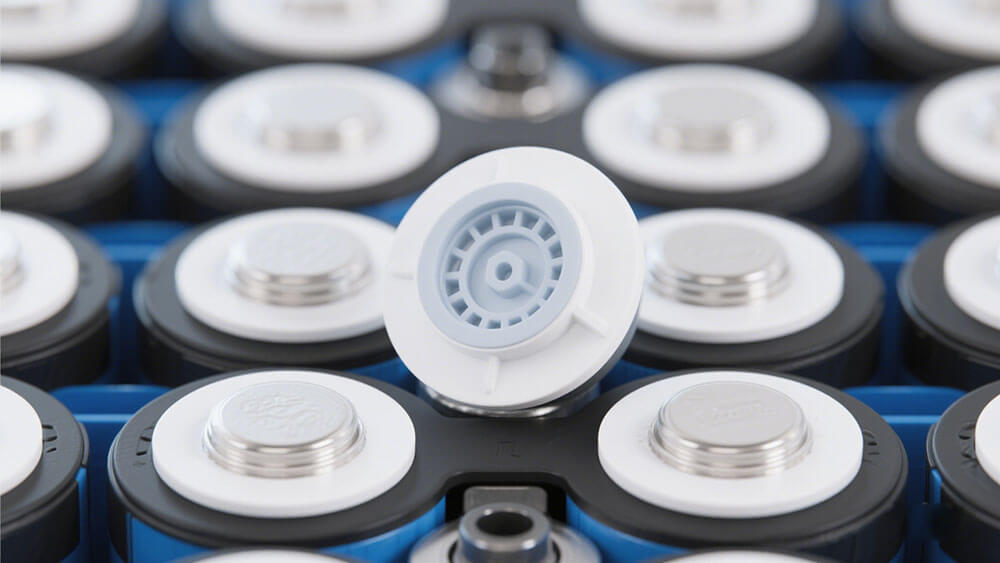

Pressure Relief Vent of Lithium-Ion Battery-02

Parte 2: Implicaciones de seguridad de la ventilación

2.1 Emisiones de gases y su impacto en la seguridad

La ventilación en baterías de iones de litio libera gases generados durante reacciones térmicas o electroquímicas. Estas emisiones de gases son cruciales para determinar la seguridad de los sistemas de baterías. Sin embargo, la composición y el volumen de estos gases varían significativamente según la composición química y el estado de carga de la batería. Por ejemplo, estudios han demostrado que las baterías NMC/LMO emiten aproximadamente 780 L/kg de gases durante la fuga térmica, mientras que las baterías de LiFePO4 liberan tan solo 42 L/kg. A pesar de su menor volumen, las celdas de LiFePO4 producen mayores concentraciones de fluoruro de hidrógeno (HF), un componente peligroso, lo que supone importantes riesgos para la seguridad.

Tipo de batería

Emisiones totales de gases (L kg−1)

Emisiones de HF (Concentración)

NMC/OVM

780

Mayor concentración

LiFePO4

42

Mayor concentración

Los riesgos de seguridad asociados con estas emisiones van más allá de la toxicidad. Durante las condiciones de desbordamiento térmico, los gases liberados pueden inflamarse o explotar si se exponen a altas temperaturas o chispas. Esto hace que la ventilación sea una medida de seguridad crucial, ya que aleja estos gases del sistema de baterías, reduciendo la probabilidad de combustión. Para mitigar los riesgos, es necesario considerar la composición química y la aplicación de la batería al diseñar los mecanismos de ventilación. Por ejemplo, los sistemas industriales de almacenamiento de energía suelen requerir soluciones de ventilación robustas para gestionar grandes volúmenes de emisiones de gases de forma segura.

2.2 Prevención de fugas térmicas mediante ventilación

La fuga térmica es uno de los problemas de seguridad más graves en las baterías de iones de litio. Se produce cuando el fallo de una sola celda desencadena una reacción en cadena, lo que provoca aumentos rápidos de temperatura y la generación de gas. Los mecanismos de ventilación actúan como primera línea de defensa contra la fuga térmica, liberando la presión y aislando la celda afectada. Esto evita que la falla se propague a las celdas adyacentes, garantizando así la seguridad general del sistema de batería.

En aplicaciones industriales como los sistemas de almacenamiento de energía, los mecanismos de ventilación suelen integrarse con los sistemas de gestión de baterías (BMS). Cuando el BMS detecta niveles anormales de presión o temperatura, activa el proceso de ventilación. Esta respuesta coordinada retrasa la progresión de la fuga térmica, lo que proporciona un tiempo valioso para la activación de los sistemas de seguridad. Por ejemplo, en instalaciones de almacenamiento de energía a escala de red, la ventilación puede funcionar junto con los sistemas de extinción de incendios para minimizar el riesgo de fallos catastróficos.

La eficacia de la ventilación para prevenir el embalamiento térmico depende de su diseño. Las ventilaciones de grado industrial suelen contar con áreas de liberación más amplias para acomodar grandes volúmenes de gas. También emplean diseños unidireccionales para evitar la entrada de contaminantes externos en la batería. Al incorporar estas características, se puede mejorar el rendimiento de seguridad de las baterías de iones de litio en aplicaciones críticas.

2.3 Peligros de una ventilación inadecuada en aplicaciones industriales y de consumo

Una ventilación inadecuada puede generar graves riesgos de seguridad tanto en aplicaciones industriales como de consumo. Un diseño de ventilación inadecuado puede no liberar la presión eficazmente, lo que aumenta el riesgo de explosiones o incendios. Por ejemplo, un estudio de caso sobre un desastre de un sistema de almacenamiento de energía con baterías de iones de litio (BESS) en Pekín reveló que una ventilación inadecuada contribuyó a una explosión de gas y al consiguiente incendio. Este incidente subraya la importancia de diseñar sistemas de ventilación que puedan satisfacer las demandas específicas de las aplicaciones industriales.

En la electrónica de consumo, una ventilación inadecuada puede comprometer la seguridad del usuario. Dispositivos como teléfonos inteligentes y portátiles utilizan baterías compactas, lo que puede limitar la eficacia de los mecanismos de ventilación. Si la ventilación falla, la acumulación de presión resultante puede provocar la rotura o ignición del dispositivo. Para abordar estos desafíos, se deben priorizar las soluciones de ventilación adaptadas a la aplicación específica. Por ejemplo, los dispositivos de consumo pueden beneficiarse de mecanismos de ventilación reiniciables, mientras que los sistemas industriales requieren diseños robustos y desechables.

Al comprender los riesgos de una ventilación inadecuada, puede implementar prácticas de seguridad que mejoren la fiabilidad de las baterías de iones de litio. Ya sea en sistemas de almacenamiento de energía industriales o en electrónica de consumo, una ventilación adecuada es esencial para mantener la seguridad y el rendimiento.

Pressure Relief Vent of Lithium-Ion Battery-03

Parte 3: Implicaciones de la ventilación en el rendimiento

3.1 Efectos sobre la vida útil de la batería en aplicaciones médicas y robóticas

Los mecanismos de ventilación desempeñan un papel crucial para prolongar la vida útil de las baterías de iones de litio utilizadas en dispositivos médicos y robótica. Estas aplicaciones exigen alta fiabilidad y un rendimiento constante, ya que las fallas pueden provocar interrupciones operativas o riesgos de seguridad. Al ventilarse, se evita la acumulación de presión interna, que de otro modo podría dañar los componentes internos de la batería. Este alivio de presión proactivo minimiza el riesgo de degradación química irreversible, prolongando así la vida útil de la batería.

En dispositivos médicos, donde la precisión y el funcionamiento ininterrumpido son fundamentales, la ventilación garantiza que la batería siga funcionando incluso bajo tensión. Por ejemplo, los equipos médicos portátiles alimentados por baterías de iones de litio se benefician de mecanismos de ventilación que mitigan los riesgos en situaciones de alta demanda, como el uso en emergencias. De igual manera, las aplicaciones robóticas dependen de la ventilación para mantener la integridad de la batería durante tareas intensivas, como movimientos repetitivos u operaciones a alta velocidad. Al incorporar diseños de ventilación robustos, se puede optimizar la vida útil de la batería y reducir los costos de mantenimiento en estos campos críticos.

Consejo : Para obtener soluciones de ventilación personalizadas adaptadas a aplicaciones médicas y robóticas, explore los estudios de casos de Large Power .

3.2 Impacto en la eficiencia y la producción de energía en los paquetes de baterías

La ventilación influye directamente en la eficiencia y el rendimiento energético de las baterías de iones de litio. Cuando la presión interna aumenta debido a reacciones químicas o tensiones externas, los mecanismos de ventilación liberan gases para estabilizar el sistema. Esta estabilización evita la pérdida de energía causada por sobrecalentamiento o daños en las celdas, garantizando así el funcionamiento óptimo de la batería.

En los sistemas de almacenamiento de energía, los mecanismos de ventilación son particularmente vitales. Estos sistemas suelen gestionar altas densidades de energía y ciclos de descarga prolongados, lo que puede generar calor y presión considerables. Al ventilar el exceso de gases, el paquete de baterías mantiene una producción energética óptima, lo que facilita aplicaciones como el almacenamiento a escala de red o la energía de respaldo para centros de datos. Por ejemplo, los diseños de ventilación de grado industrial cuentan con áreas de liberación más amplias para acomodar grandes volúmenes de gas, lo que garantiza un rendimiento constante incluso en condiciones extremas.

Solicitud

Impacto en la eficiencia

Producción de energía

Dispositivos médicos

Mayor confiabilidad

Descarga estable

Robótica

Precisión mejorada

Potencia constante

Almacenamiento de energía industrial

Reducción de la acumulación de calor

Ciclos prolongados

Para maximizar la eficiencia y el rendimiento energético, debe priorizar los mecanismos de ventilación que se ajusten a las necesidades específicas de su aplicación. Ya sea que diseñe paquetes de baterías para electrónica de consumo o sistemas industriales, el rendimiento de la ventilación sigue siendo un factor clave para lograr la excelencia operativa.

3.3 Estabilidad operacional posterior al venteo en sistemas de infraestructura

La estabilidad operativa tras el venteo es fundamental para los sistemas de infraestructura que utilizan baterías de iones de litio. Los mecanismos de venteo no solo previenen fallos catastróficos, sino que también garantizan el funcionamiento del sistema tras el alivio de presión. Esta estabilidad es esencial en aplicaciones como el transporte, los sistemas de seguridad y los proyectos de infraestructura a gran escala.

Por ejemplo, en sistemas de transporte alimentados por baterías de iones de litio, la ventilación previene la fuga térmica y aísla las celdas afectadas. Esta contención permite que el sistema de gestión de baterías (BMS) se recalibre y restablezca la estabilidad operativa. De igual manera, en los sistemas de seguridad, los mecanismos de ventilación garantizan un suministro eléctrico ininterrumpido durante emergencias, protegiendo así la infraestructura crítica.

Nota : Los sistemas de infraestructura suelen requerir diseños de ventilación avanzados integrados con BMS para una recuperación posterior a la ventilación sin interrupciones. Obtenga más información sobre soluciones específicas de Large Power .

Al implementar mecanismos de ventilación que priorizan la estabilidad operativa, se puede mejorar la confiabilidad de las baterías de iones de litio en los sistemas de infraestructura. Este enfoque minimiza el tiempo de inactividad y garantiza un rendimiento constante, incluso en entornos exigentes.

Pressure Relief Vent of Lithium-Ion Battery-04

Parte 4: Métodos de prueba y análisis

4.1 Pruebas de laboratorio para escenarios de ventilación

Las pruebas de laboratorio proporcionan un entorno controlado para estudiar escenarios de ventilación en baterías de iones de litio. Estas pruebas simulan condiciones extremas para evaluar la respuesta de los mecanismos de ventilación a eventos térmicos o electroquímicos. Se pueden utilizar diversas metodologías para recopilar datos precisos sobre las emisiones de gases, la liberación de calor y la producción de energía durante la ventilación.

Metodología

Descripción

Prueba de recipientes sellados

Calcula el volumen de gas producido durante el descontrol térmico y evalúa la composición del gas de ventilación.

Calorimetría del consumo de oxígeno

Mide el calor liberado durante el descontrol térmico analizando el consumo de oxígeno.

Calorimetría de velocidad acelerada (ARC)

Estudia las variables que afectan la descomposición térmica y las características de fuga, estimando la liberación total de energía.

Calorímetro de fuga térmica fraccional (FTRC)

Mide la producción de energía y las eyecciones de masa durante el descontrol térmico, adaptable a varios tipos de células y mecanismos de activación.

Estos métodos permiten realizar análisis detallados e identificar los diseños de ventilación óptimos para aplicaciones específicas. Por ejemplo, las pruebas de recipientes sellados son ideales para evaluar las emisiones de gases en sistemas industriales de almacenamiento de energía, mientras que el análisis de resistencia a la compresión (ARC) proporciona información sobre la estabilidad térmica de los dispositivos médicos.

Consejo : Colabore con expertos para personalizar los protocolos de prueba para su aplicación. Obtenga más información sobre las soluciones personalizadas de Large Power .

4.2 Simulaciones del mundo real en industrias críticas para la seguridad

Las simulaciones del mundo real conectan las pruebas de laboratorio con las aplicaciones prácticas. Estas simulaciones reproducen las condiciones operativas en sectores como la robótica, el transporte y la infraestructura. De esta forma, se puede evaluar el rendimiento de los mecanismos de ventilación en situaciones reales de estrés.

Por ejemplo, en robótica, las simulaciones prueban la ventilación durante tareas con movimientos repetitivos u operaciones de alta velocidad. En el transporte, evalúan la eficiencia de la ventilación durante cargas rápidas o temperaturas extremas. Estas simulaciones proporcionan datos útiles que ayudan a refinar los diseños de ventilación para mejorar la seguridad y el rendimiento.

Nota : Las simulaciones en condiciones reales son esenciales para las industrias críticas para la seguridad. Garantizan que los mecanismos de ventilación cumplan con las normas regulatorias y las exigencias operativas.

4.3 Evaluación de la eficacia de los mecanismos de ventilación

Evaluar la eficacia del venteo implica analizar su impacto en la seguridad y el rendimiento. Puede utilizar datos de pruebas de laboratorio y simulaciones para medir parámetros clave como la eficiencia de liberación de gases, la contención térmica y la estabilidad posterior al venteo. Este análisis le ayuda a determinar si el mecanismo de venteo satisface las necesidades específicas de su aplicación.

Por ejemplo, en sistemas industriales de almacenamiento de energía, una ventilación eficaz minimiza el riesgo de fugas térmicas y garantiza la estabilidad del sistema. En dispositivos médicos, preserva la integridad de la batería en situaciones de alta demanda. Al combinar pruebas y análisis, se pueden optimizar los diseños de ventilación para diversas aplicaciones.

Llamada a la acción : Explore soluciones de ventilación personalizadas para su industria de Large Power .

Los mecanismos de ventilación en las baterías de iones de litio cumplen una doble función: mejorar la seguridad y mantener el rendimiento en diversas aplicaciones. Mitiga riesgos como la fuga térmica y la acumulación de gases, a la vez que preserva la integridad de la batería. Por ejemplo:

  • Una tasa de fallos de uno en 200.000 provocó el retiro de casi seis millones de paquetes de iones de litio.

  • Los cortocircuitos provocados por partículas microscópicas pueden provocar una fuga térmica, descrita como "ventilación con llama".

  • Las celdas de iones de litio con cátodos de cobalto se vuelven inestables a 150 °C (302 °F), lo que aumenta los riesgos de seguridad.

Optimizar los diseños de ventilación es crucial para industrias como la de dispositivos médicos , robótica y transporte. Los avances futuros se centrarán en la integración de tecnologías inteligentes, la mejora de la fiabilidad y la satisfacción de la creciente demanda de sistemas de almacenamiento de energía.

Impulsor del mercado

Descripción

Crecimiento de la adopción de vehículos eléctricos (VE)

La creciente demanda de vehículos eléctricos impulsa la innovación en los mecanismos de seguridad de las baterías.

Innovaciones tecnológicas

Los paquetes de baterías inteligentes requieren sistemas de ventilación avanzados.

Aumento de las inversiones en I+D

La investigación mejora la eficiencia y la seguridad de la ventilación.

Para soluciones de ventilación personalizadas adaptadas a su industria, explore nuestros servicios de consulta .

Preguntas frecuentes

1. ¿Cómo mejora la ventilación la seguridad de las baterías de iones de litio?

La ventilación evita la acumulación de presión, lo que reduce el riesgo de fugas térmicas y explosiones. Aísla las celdas defectuosas, garantizando así la seguridad de todo el sistema de baterías.

2. ¿Qué industrias se benefician más de los mecanismos de ventilación avanzados?

Industrias como los dispositivos médicos, la robótica y la infraestructura dependen de la ventilación para la seguridad y el rendimiento en aplicaciones críticas.

3. ¿Por qué elegir Large Power para soluciones de ventilación personalizadas?

Large Power ofrece diseños de ventilación a medida para diversas aplicaciones, garantizando la seguridad y la eficiencia. Explore los servicios de consultoría personalizados de Large Power para más información.

*
*
*
*
*
